Micro-Vu影像测量仪在心脏支架测量中的应用：一次装夹，全面测量

当冠状动脉血管出现严重狭窄时，可能会导致心脏血流受限，进而引发心肌供血不足，甚至发生心肌梗死。为了解决这个问题，医生通常会采取医疗介入手段，将支架植入到病变狭窄的血管位置，以改善血管狭窄或使其复通，从而缓解冠状动脉疾病引起的心肌缺血。

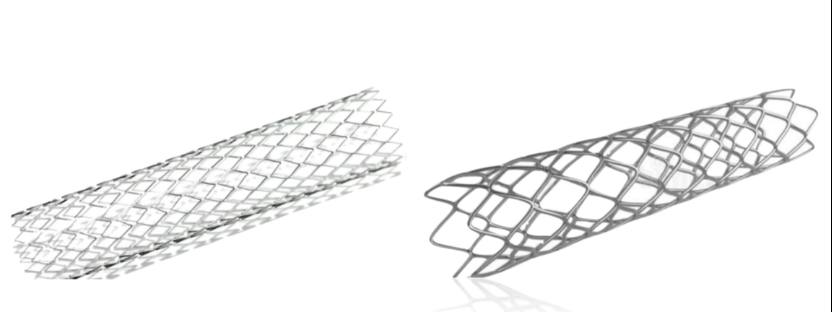

心脏支架

植入到血管中的支架就是我们通常所说的心脏支架。它通常是由不锈钢或合金结构组成的管状支架，整体呈现网状管型。当支架被植入到血管中后，它会呈现张开样式。

在对心脏支架的外观尺寸进行检测时，主要测量的是网状金属丝的线宽。在这个过程中，我们可以借助辅助治具来让支架处于张开状态，模拟其安装后的样式。

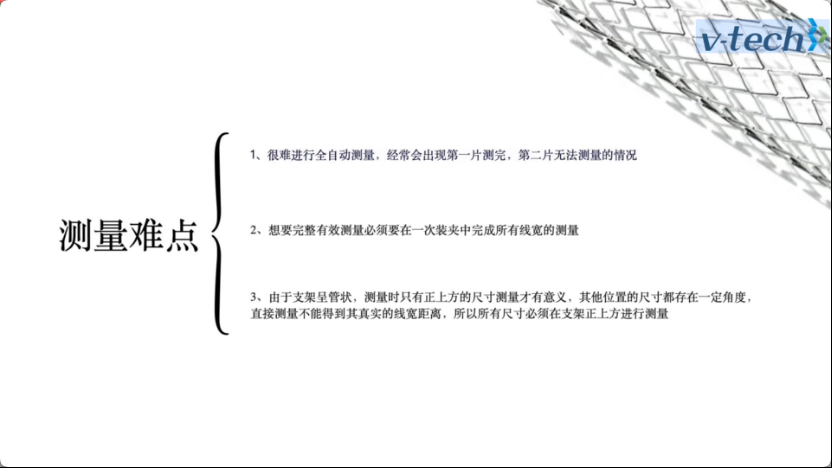

测量难点

实际测量过程中，如果我们想全自动准确高效地完成心脏支架的测量，会遇到很多难点：

1、心脏支架的各个位置虽然相似，但却是不固定的，形态松软。每次装夹都可能导致支架形成不同的结构样式，因此一般的编程方式无法实现全自动测量；

2、为了完整有效地进行测量，必须在一次装夹中完成支架所需管控的所有重要线宽的测量；

3、由于支架呈管状，只有正上方的尺寸测量才具有意义，其他位置的尺寸都存在一定的角度，直接测量无法得到真实的线宽距离。

测量方案

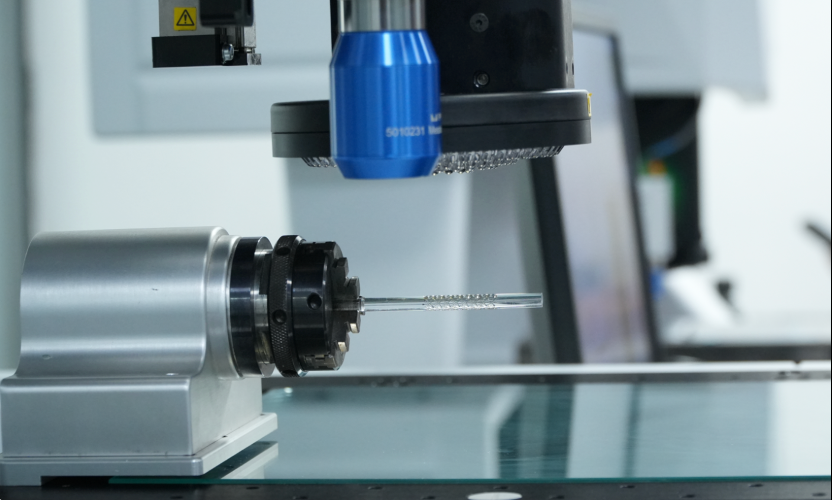

为了解决这些测量难点，V-Tech台超集团代理的Micro-Vu影像测量仪发挥了模块化的优势。它可以通过选配旋转夹头，在治具的辅助下，轻松定位到不同的测量面，使得所有尺寸都在正面进行测量。这样可以有效地在一次装夹中完成所需管控的全部尺寸的测量。

InSpec测量软件强大功能的支持下，我们可以编写一个程序，以完成不同装夹情况下心脏支架的整体测量。这个程序可以自动寻找节点，确保测量位置的准确性，减少人为误差，提高测量效率。同时，我们还可以输入理论值与公差值，在测量过程中进行直接判定，最终输出所需的测量报告。

V-Tech台超集团，专注于全球领先的精密测量技术与服务
