技术分享｜Micro Vu在光伏电池片、网版中的测量应用

光电转化效率是光伏行业的关键指标，而电池片生产又是控制转化效率的核心环节，光伏电池的技术迭代一直备受行业关注。新一代电池技术TOPCon在光伏转化效率上实现了大跨越，超过了现在主流的PERC电池，这也引发了今年以来一波TOPCon电池的扩产潮。

多年来，V-Tech台超集团致力于对电池片、网版生产质量工艺的严格把控，服务于太阳能光伏行业，在行业中处于领先地位。

电池片的测量难点在于：

1. 每个环节的工艺要求都很高，相较于中心值都只能存在微米级的偏差；

2. 电池片由于本身吸光的特性，所以很难呈现出比较高亮和清晰的影像；

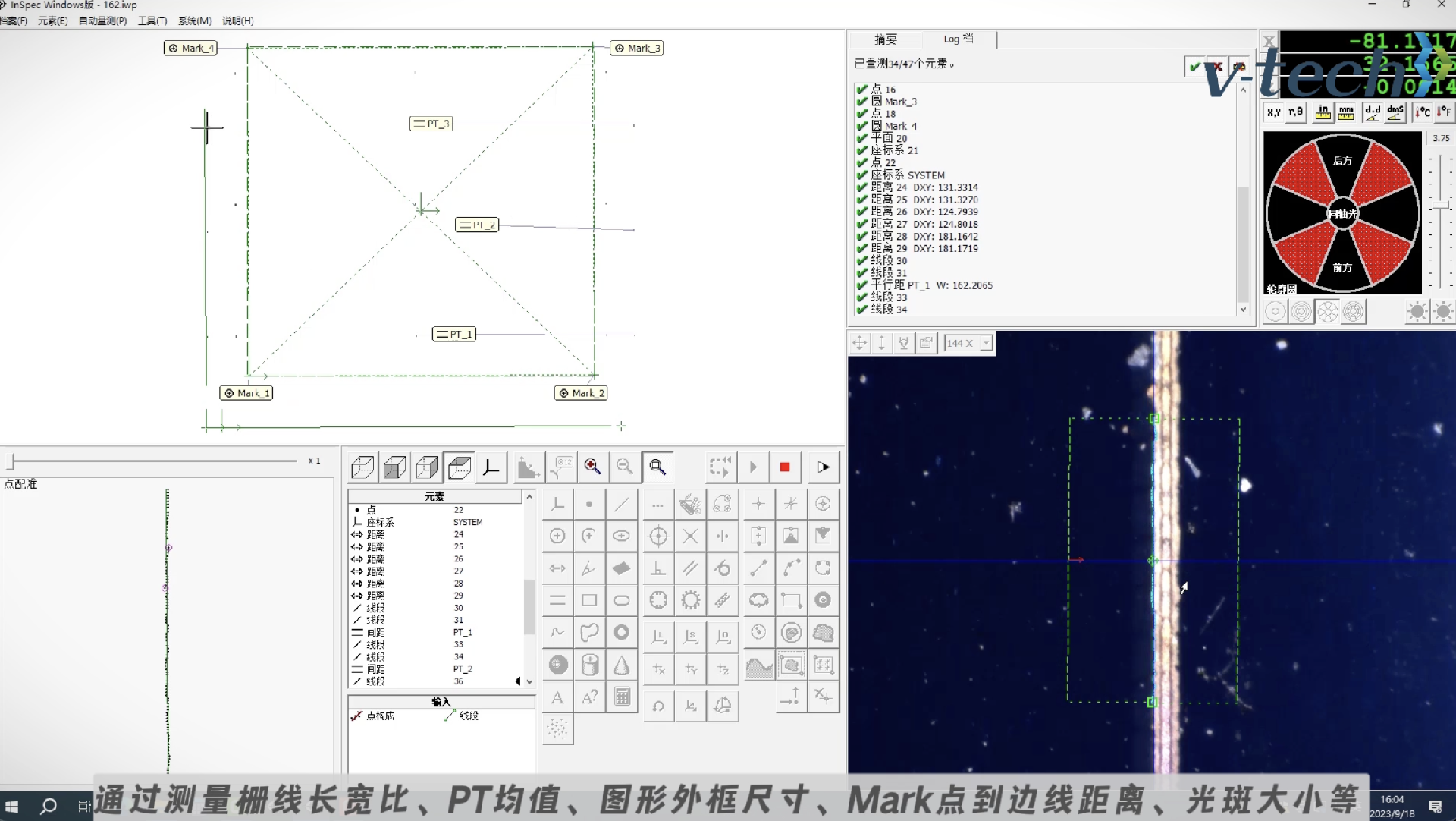

V-Tech台超集团代理的Micro Vu影像测量仪精度稳定，其五环八向可程序化控制式光源可以准确提供所需的光源强度和光线方向，更好地做到产品外形特征的捕捉与准确量测，严格把控电池片在生产过程中的来料检验、激光SE、印刷烧结三个环节的生产质量。通过测量栅线长宽比、PT均值、图形外框尺寸、Mark点到边线距离、光斑大小等，可以确保来料栅线品质、激光刻槽精度以及丝网印刷质量效果。从测试数据来看，机器测量重复性能达到2微米内。

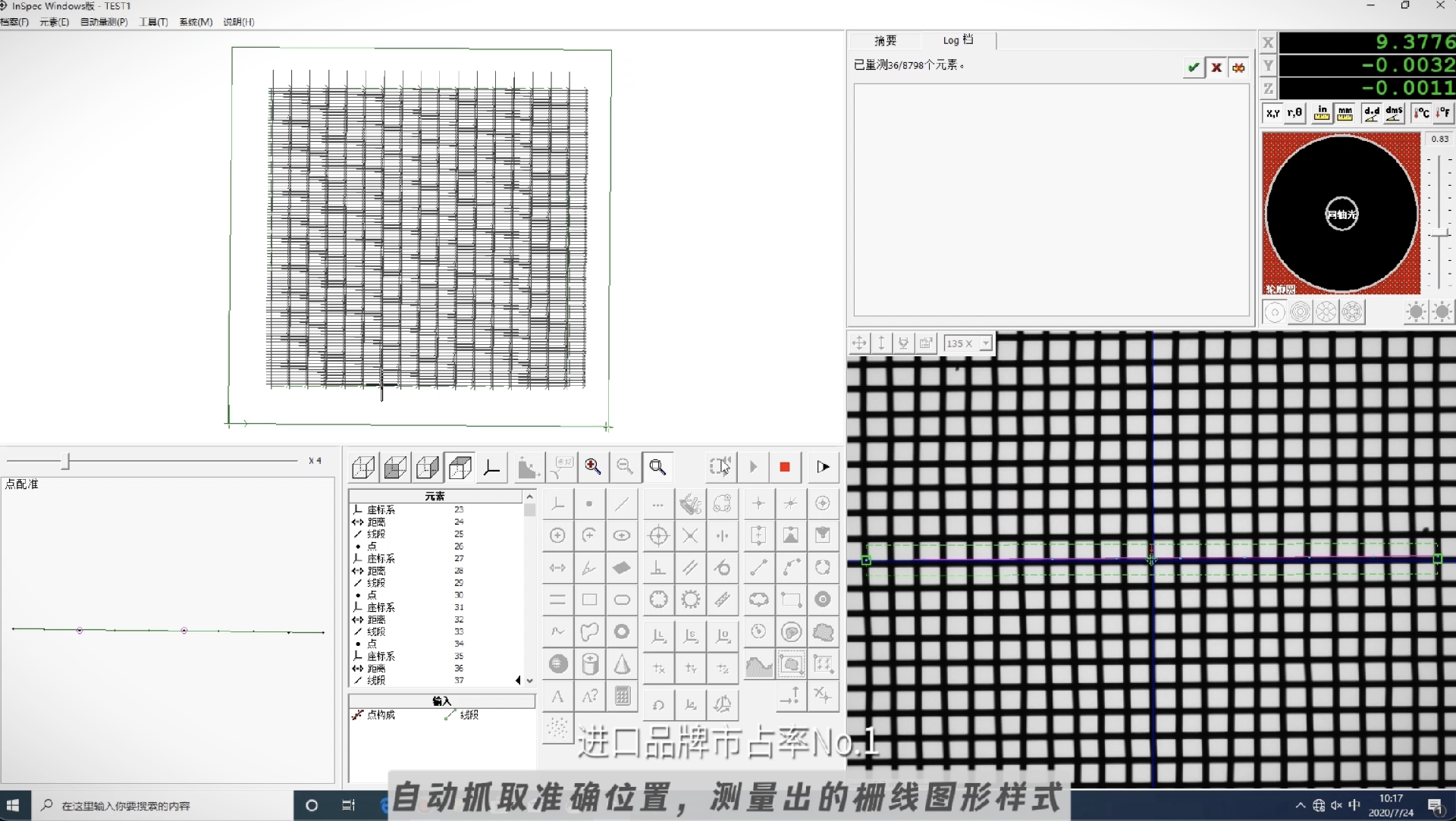

针对太阳能网版行业，除了各项基本尺寸，诸如线宽、PT均值、Mark点到边距离外，Micro Vu可以自动追踪并跟随网版栅线的曲率变化，自动抓取准确位置，测量出的栅线图形样式，同时可以输出DXF格式，方便行业应用。

Micro Vu影像量测仪在配合VAS白光共聚焦测头时同样可以测量丝网印刷后细栅线上银浆的栅线高度。通过改变白光测头的采样频率，可以有效地调整曝光时间，使得电池片可以有效反射白光信号，从而提高测量的稳定性。
